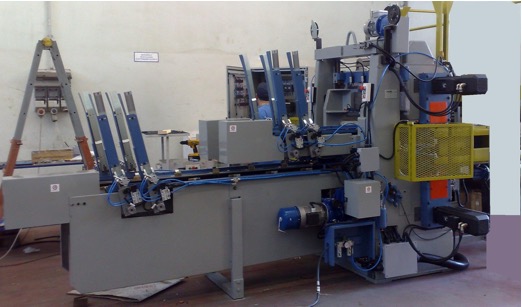

INTELAIATRICE TIPO S 04

Descrizione

Macchina automatica per la cucitura contemporanea delle fiancate sulle testate, sia dei platò che delle cassette a più assicelle, composta da:

N° 4 teste di cucitura tipo T1,T2,T3,T4 comandate da n° 2 motori Brushless.
N° 4 caricatori automatici delle assicelle a funzionamento pneumatico.
Dispositivo elettrico per variare il numero dei punti.
Passo standard dei traini mm 317.5.
Spostamento automatico della larghezza della macchina e delle teste.
N° 2 caricatori automatici delle testate alle fiancate.
N° 4 spingitori testate per la cucitura a funzionamento pneumatico
Trasportatore testate.
Quadro di comando completo di apparecchiature elettriche e gestita da un (PLC) per il comando e la gestione di tutte le funzioni del ciclo di lavoro.

DATI TECNICI

MODELLO INTELAIATRICE TIPO S 04

FUNZIONAMENTO ELETTRICO

TENSIONE DI ALIMENTAZIONE 400V. –50HZ

POTENZA INSTALLATA 12 Kw

TESTE DI CUCITURA

NUMERO DI TESTE N. 4

DIMENSIONE DELL’ IMBALLAGGIO

LUNGHEZZA ESTERNA IMBALLAGGIO mm 380 => 600

LARGHEZZA ESTERNA IMBALLAGGIO mm 280 => 400

ALTEZZA CANTONALI mm 70 => 300

SEZIONE CANTONALI (triangoli) mm 30×30 – 40×40

ALTEZZA FIANCATE mm 40 => 260

SPESSORE MINIMO ASSICELLE mm 4

PASSO TRAINI mm 380

QUANTITA’ TRAINI SUPERIORE n. 10

INFERIORE n. 22

PUNTO DI CUCITURA

DIAMETRO DEL FILO mm. 1,2

LARGHEZZA INTERNA DEL PUNTO mm. 10

LUNGHEZZA TOTALE DEL FILO mm. 44

TAGLIO DEL FILO diritto

MOTORI

MOTORE MACCHINA (auto frenante) HP 2

MOTORI TESTE DI CUCITURA N°2 HP 4

MOTORE SPOSTAMENTO IN ALTEZZA HP 1

MOTORE SPOSTAMENTO IN LARGHEZZA HP 1

MOTORE CARICATORI HP 1

MOTORE TRASPORTATORE TESTATE HP 2

MOTORE NASTRINO IN USCITA HP 0,5

ARIA COMPRESSA

CONSUMO ARI COMPRESSA NL/1’ 370

PRESSIONE DI ESERCIZIO bar 6

PRODUZIONE ORARIA

Pz/h da 1800 a 2700
