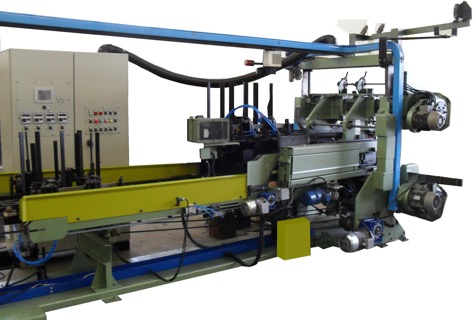

INTELAIATRICE TIPO S 9004

Descrizione

Macchina automatica per la cucitura delle fiancate sulle testate, sia dei platò che delle cassette a più assicelle composta da:

N°2 catenari superiori;
N°2 catenari inferiori;
Trasmissione con moto-variariduttore;
N°4 teste di cucitura veloci tipo A01;
N°4 sganciatori assicelle tipo pneumatico;
N°2 nastri introduzione testate;
N°2 gallerie per introduzione alla cucitura;
N°2 crociere per rotazione testate alla cucitura;
Quadro di comando completo di apparecchiature elettriche e gestita da un PLC per il comando e la gestione di tutte le funzioni del ciclo di lavoro.

MODELLO MACCHINA PER TELAI S 9004

FUNZIONAMENTO ELETTRICO

TENSIONE DI ALIMENTAZIONE 400V. –50HZ

POTENZA INSTALLATA circa 9 KW

DIMENSIONE DELL’ IMBALLAGGIO

LUNGHEZZA ESTERNA IMBALLAGGIO mm 380 => 600

LARGHEZZA ESTERNA IMBALLAGGIO mm 280 => 400

ALTEZZA CANTONALI mm 70 => 300

SEZIONE CANTONALI (triangoli) mm 30×30 – 40×40

ALTEZZA FIANCATE mm 40 => 260

SPESSORE MINIMO ASSICELLE mm 4

PUNTO DI CUCITURA

DIAMETRO DEL FILO mm. 1,2

LARGHEZZA INTERNA DEL PUNTO mm. 7

LUNGHEZZA TOTALE DEL FILO mm. 44 o 50 o 55

TAGLIO DEL FILO inclinato

MOTORI

TESTE DI CICITURA (2) 2 HP

CARRELLO 3 HP

NASTRI INTRODUZIONE TESTATE (2) 1 HP

GALLERIE PER INTRODUZIONE CUCITURA (2) 1 HP

ARIA COMPRESSA

CONSUMO ARI COMPRESSA (caricamento testate manuale) NL/1’ 370

PRESSIONE DI ESERCIZIO bar 6

PRODUZIONE ORARIA

PEZZI/h
