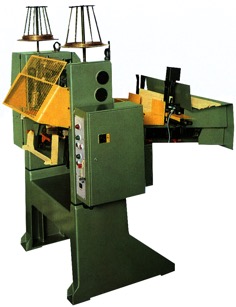

INTELAIATRICE TIPO S 16

Descrizione

Macchina automatica per la cucitura delle fiancate sulle testate, sia dei platò che delle cassette a più assicelle; composta da:

N° 2 teste di cucitura.
N° 2 caricatori automatici delle assicelle a funzionamento pneumatico.
Dispositivo elettrico per variare il numero dei punti.
Variatore regolatore della velocità delle teste, per ottenere il passo di cucitura richiesto.
Quadro di comando completo di apparecchiature elettriche e gestita da un (PLC) per il comando e la gestione di tutte le funzioni del ciclo di lavoro.

FUNZIONAMENTO ELETTRICO

TENSIONE 380V. –50HZ

POTENZA 2,5 HP

DIMENSIONE DELL’IMBALLAGGIO

LARGHEZZA ESTERNA IMBALLAGGIO mm 300 => 400

LUNGHEZZA ESTERNA IMBALLAGGIO mm 400 => 600

ALTEZZA CANTONALI mm 60 => 300

SEZIONE QUADROTTI mm 30×30 – 40×40

ALTEZZA FIANCATE mm 40 => 260

SPESSORE MINIMO ASSICELLE mm 4

ALTEZZA ASSICELLE mm 40=> 120

TESTE DI CUCIRTURA

NUMERO DI TESTE N. 2

PUNTO DI CUCITURA

DIAMETRO DEL FILO mm. 1,2

LARGHEZZA INTERNA DEL PUNTO mm. 10

LUNGHEZZA TOTALE DEL FILO mm. 50

TAGLIO DEL FILO inclinato

PUNTI DI CUCITURA AL MINUTO PRIMO n. 300 =>580

MOTORI

MOTORE MACCHINA HP 1

MOTORI TESTE DI CUCITURA HP 1.5

ARIA COMPRESSA

CONSUMO ARIA COMPRESSA NL/1’ 40

PRESSIONE DI ESERCIZIO bar 6

PRODUZIONE ORARIA 400-800 TELAI
