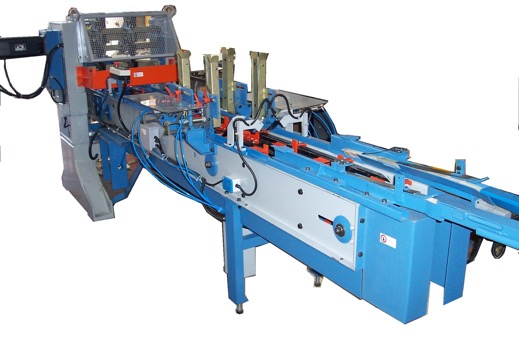

TESTATRICE TIPO S 19

Descrizione

Macchina automatica per la cucitura delle testate, sia dei platò che delle cassette composta da:

N° 2 teste di cucitura veloci tipo A02.
N° 2 caricatori automatici delle assicelle a funzionamento pneumatico.
Applicazione motore brushless su teste di cucitura.
Quadro di comando completo di apparecchiature elettriche, gestita da un (PLC) e INVERTER per il comando e la gestione di tutte le funzioni del ciclo di lavoro.

MODELLO TESTATRICE TIPO S19

FUNZIONAMENTO ELETTRICO PNEUMATICO

TENSIONE DI ALIMENTAZIONE 380V. –50HZ

POTENZA INSTALLATA 5.2 Kw

TESTE DI CUCITURA

NUMERO DI TESTE N° 2

DIMENSIONE DELLE TESTATE

LARGHEZZA TESTATE mm 280 => 390

ALTEZZA CANTONALI mm 60 => 300

SEZIONE CANTONALI (triangoli) mm 30×30 – 40×40

ALTEZZA FIANCATE mm 40 => 150

SPESSORE MINIMO ASSICELLE mm 4

PASSO TRAINI mm 320

ASSICELLE TESTATE n. 1=> 3

PUNTO DI CUCITURA

DIAMETRO DEL FILO mm. 1,2

LARGHEZZA INTERNA DEL PUNTO mm. 10

LUNGHEZZA TOTALE DEL FILO mm. 44

TAGLIO DEL FILO inclinato

PUNTI DI CUCITURA AL MINUTO PRIMO n. 300 =>800

MOTORI

MOTORE MACCHINA (BRUSHLESS) HP 3.7

MOTORI TESTE DI CUCITURA HP 2

ARIA COMPRESSA

CONSUMO ARIA COMPRESSA NL/1’ 370

PRESSIONE DI ESERCIZIO bar 6

PRODUZIONE ORARIA

PEZZI/h da 3600 a 5400
