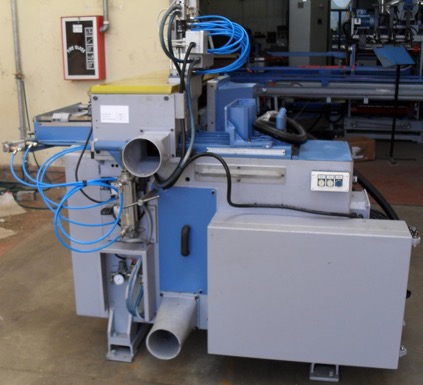

TRONCA QUADROTTI TIPO S 17/C

Descrizione

• DESCRIZIONE MACCHINA



Macchina automatica per la troncatura TRASVERSALE dei quadrotti e successiva introduzione automatica degli stessi nelle sezionatrici “CANTONALI”; composta da:



• Carrello per carico quadrotti.
• Gruppo di N° 3 pinze in entrata.
• Lama circolare per la troncatura dei quadrotti.
• Sistema biella – manovella per la fuoriuscita dei prodotti tagliati.
• Gruppo di N° 3 pinze in uscita
• Quadro di comando completo di apparecchiature elettriche e gestita da un (PLC) per il comando e la gestione di tutte le funzioni del ciclo di lavoro.





• CARATTERISTICHE TECNICHE



MODELLO                                                                                        TRONCA QUADROTTI TIPO S 17/C

FUNZIONAMENTO                                                                           ELETTRICO

TENSIONE DI ALIMENTAZIONE                                                      380V. –50HZ

POTENZA INSTALLATA                                                                  5.5 KW



DIMENSIONE DEI CANTONALI



LUNGHEZZA MINIMA QUADROTTI                                                  mm 60

LUNGHEZZA MASSIMA QUADROTTI                                                          mm 300

SEZIONE MINIMA QUADROTTI                                                       mm 25×25

SEZIONE MASSIMA QUADROTTI                                                   mm 45×45

MOTORE SEGA CIRCOLARE                                                                      HP 4

DIAMETRO SEGA CIRCOLARE                                                       mm 350





PRODUZIONE ORARIA



PEZZI/h                                                                                            da 3000 a 3500
